Suche Bilder vom ABC Motor
#1
Hallo liebe Cabriolet-Fans,

ich plane die GRA an meinem 2.6er ABC nachzurüsten. Ich habe leider im Netz aber nirgendwo mal Bilder gefunden, wie und wo die Unterdruckdose und die Unterdruckpumpe montiert werden. Ein Bild von der Koppelstange im eingebauten Zustand wäre auch nicht schlecht.

Ich muss mir die Teile für die GRA ja einzeln zusammensuchen und da ist viel auf dem Markt, von dem ich nicht wirklich prüfen kann ob das in mein Cabrio passen würde. Aktuell bin ich tatsächlich auf einen Verkäufer reingefallen, der mir Zeug zugeschickt hat, angeblich aus einem ABC Motor, was aber nicht passt.  Bin verärgert!

Könnte jemand mit den passenden Bildern aushelfen?

Viele Grüße und danke schonmal,
Marcel
Zitieren
Bedankt durch:
#2
Hallo Marcel,

hast du denn schon mal unsere FAQ bemüht? Dort findest du alle benötigten Teile aufgelistet, sogar mit Teilenummern.
Im Grunde brauchst du Pumpe, Druckdose, Lenkstockschalter, Steuergerät, Kabelbaum, Unterdruckschläuche und Brems-/Kupplungsventil/e.

[Bild: a35d6bd0-0001-0004-0000-000001040529_w15..._fpy50.jpg]
Quelle: Spiegel.de

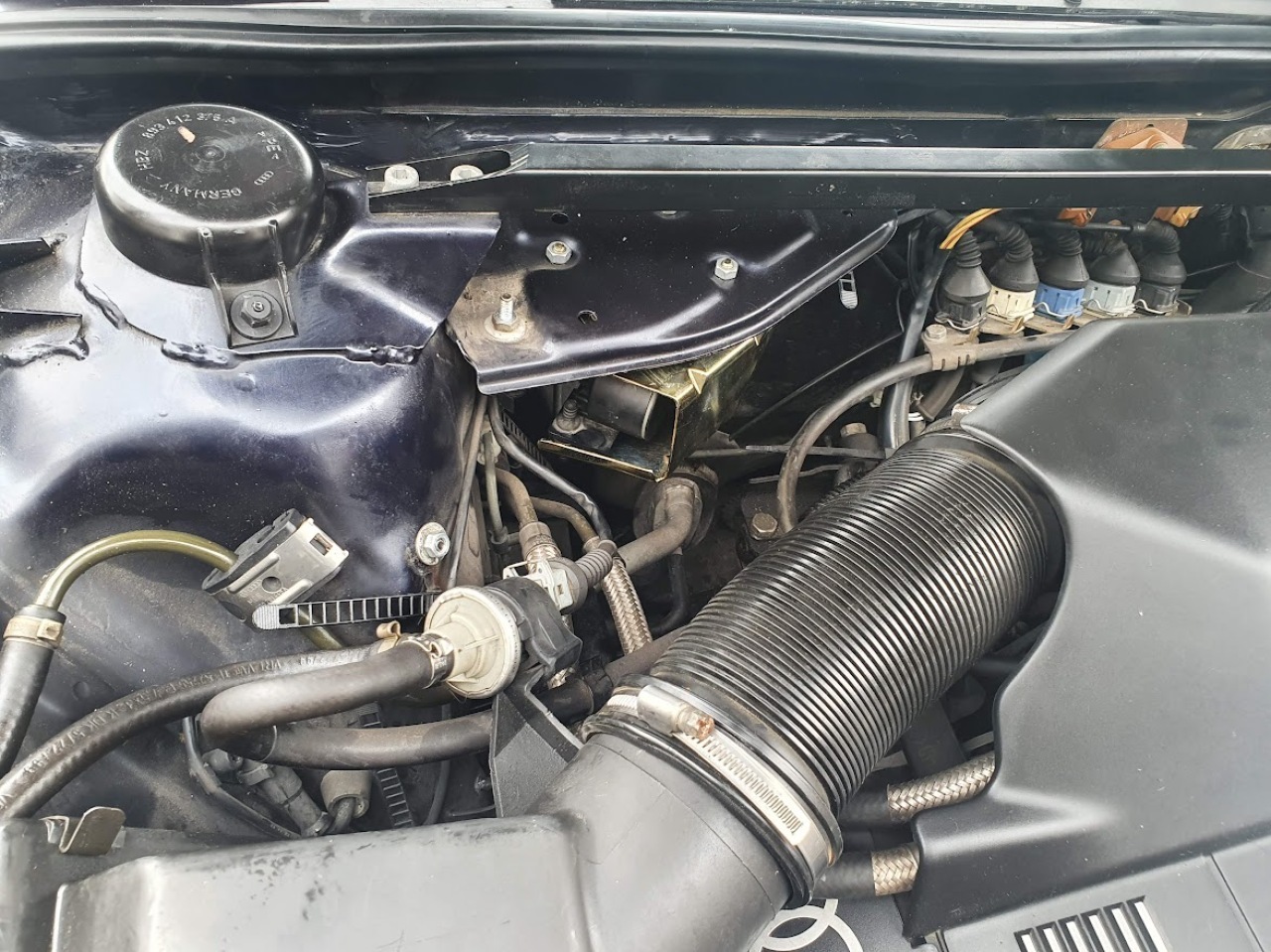

In diesem Bild lässt sich erklären wo die Pumpe angebracht wird. Und zwar erkennt man den Halter, an dem die Pumpe hängt, rechts neben dem Federdom bzw. oben über dem Ansaugrohr. Der Halter ist an dieser "Dreiecksplatte" befestigt, wo bei den Reihenmotoren normalerweise die Batterie sitzen würde.

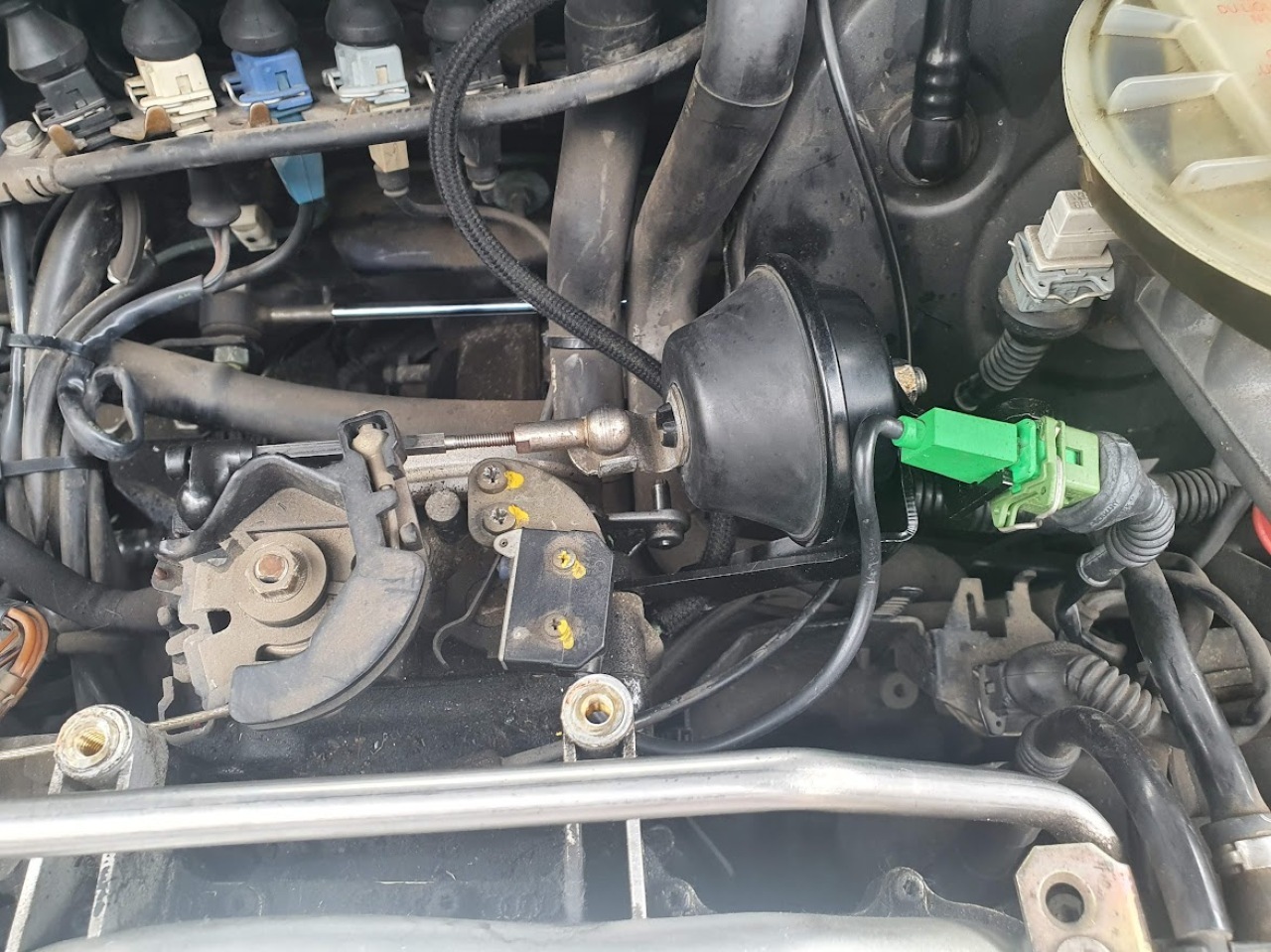

Die Druckdose dagegen ist direkt am Motor hinten (Richtung Spritzwand) befestigt und greift mittels Stange auf die Drosselklappe zu. Hiervon habe ich jetzt leider kein Bild.
Gruß Manny
[Bild: AM-JKLU2QjpgGwlV6ms5olMUH9yGqtxfyyGIGNVM...authuser=0]
Veränderungen:
Facelift Umbau
; Boschmann und Hifonics Lautsprecher samt Verstärker; Audi Navigation Plus DX mit TMC-Box mit Multi-Media Interface, Dietz 1212/B, Zemex DVB-T D90 2G und Parrot CK3100; ZV-Panikschalter im Türgriff;
TFL in den Nebelscheinwerfern; DE-Scheinwerfer; Scheinwerferreinigungsanlage; 12V Steckdose im Kofferraum; Hardtop; MAM6 Felgen; Sportlenkrad mit Glatt-/Lochleder unten abgeflacht; Reinhold Module;
Zitieren
Bedankt durch:
#3
Wenn du davon noch eins brauchst, kann ich gerne heute Nachmittag eins machen
Ich bin wie ich bin. Die einen kennen mich, die anderen können mich (Konrad Adenauer)

1991 Golf 1 Cabrio 2h 98PS -verkauft-
1996 Audi Cabrio 2.8e 174 PS
2014 Golf 7 Variant 2.0l TDI 150 PS

1982 Simson Schwalbe KR51/2 PS keine Angaben  Bääääää

VCDS am Start
Zitieren
Bedankt durch:
#4
0Hallo Ihr beiden,

zunächst einmal vielen Dank. Die Information aus dem ersten Bild mit der Beschreibung hilft schon mal. Ich hatte die Unterdruckpumpe an einer anderen Stelle vermutet (rechts hinter/unter der Batterie).

Was allerdings sehr hilfreich wäre, wären nähere Aufnahmen. Der Verkäufer ist aktuell bemüht mir die richtigen Teile nachzusenden, aber ich habe keine Vorstellung davon wie die richtigen Halter, Die Dose und insbesondere die Koppelstange zwischen Drosselklappe und Dose beim ABC aussehen müssten.

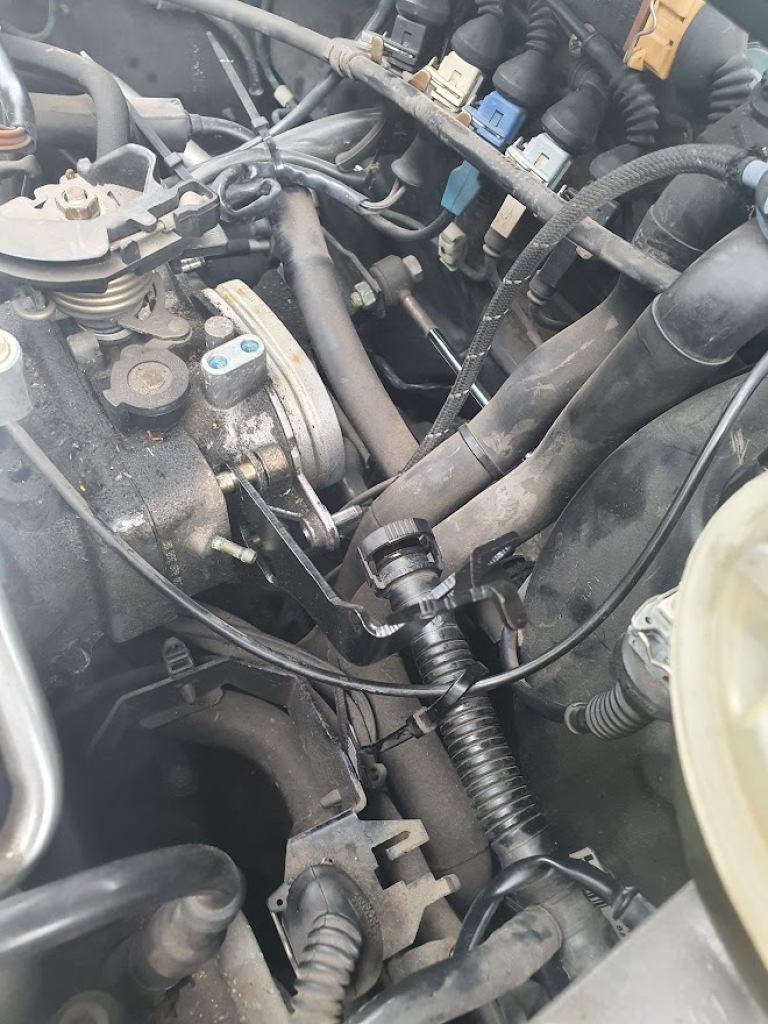

Ich habe rechts neben der Drosselklappe bzw. am Gehäuse der Klappe auch schon einen silbernen Halter, der schon irgendwas mit der GRA zu tun haben könnte, weil die Koppelstange da durchgehen müsste. Würde aber bedeuten, dass die Dose irgendwo ganz anders montiert wird, vielleicht am Kopf der rechten Bank?

Viele Grüße und danke nochmal,
Marcel

PS: Ja, die Anleitung habe ich gefunden, die hat mich ja auf die Idee gebracht. Die Teilenummern sind auch nicht das Problem, allerdings das tatsächliche Aussehen der Teile. Auf den Bildern der Anleitung sind das nicht die Teile für den ABC. Problem Dose zB: Der Verkäufer hat mir eine Dose mit der Aufschrift A4 gesendet, also vermutlich aus einem A4 geschlachtet. Auf dieser Dose steht aber keine Audi-Teilenummer, sondern nur eine Artikelnummer vom Hersteller H…a. Die Dose selbst könnte schon funktionieren, aber die Stange dann nicht. Auf der steht aber auch keine Nummer….. Selbst wenn die Teile von einem ABC kommen, hängt das doch auch mit den Haltern etc. schwer davon ab, aus welchem Fahrzeug  die kommen. Den ABC gab es doch auch im A4 etc, da sieht doch Drumherum um den ABC alles anders aus.
Zitieren
Bedankt durch:
