Moin zusammen,

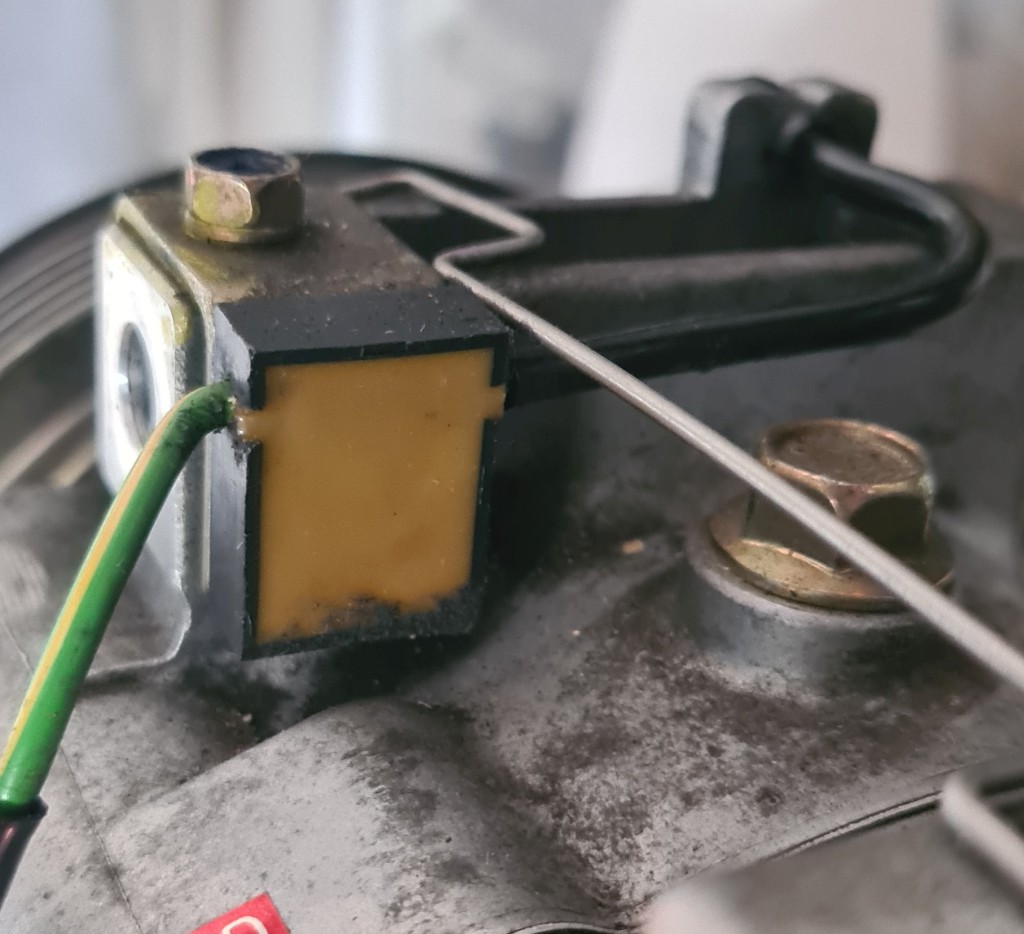

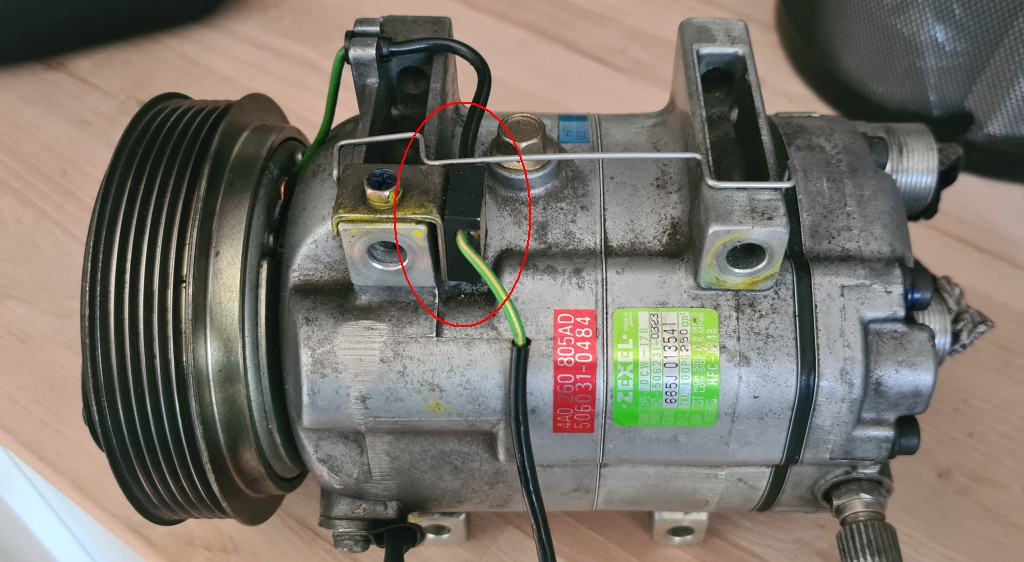

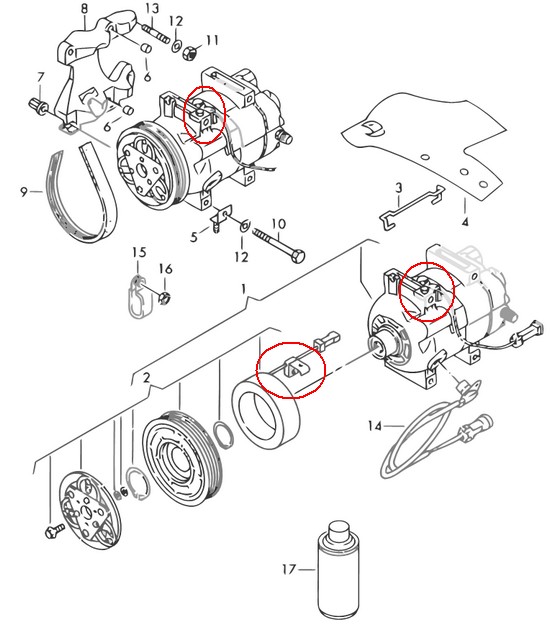

am Klimakompressor (vom V6 ABC, Typ ZEXEL), fand ich das auf den Bildern gezeigte Bauteil - irgendetwas elektrisches oder elektronisches.
Es befindet sich in der Einzelleitung über die die Magnetkupplung bestromt wird. Irgendwas ist da in dem mit Kunststoff vergossenen Kästchen, doch was?
![[Bild: 03.jpg]](http://www.graeffnet.de/lorenz/temp/audiforum/Klima/03.jpg)
![[Bild: 02.jpg]](http://www.graeffnet.de/lorenz/temp/audiforum/Klima/02.jpg)
![[Bild: 01.jpg]](http://www.graeffnet.de/lorenz/temp/audiforum/Klima/01.jpg)
Wer kann mir sagen, was das ist und was es tut (und ob man es weglassen kann  )?
Danke.
EDIT: hier wurde schonmal die Frage nach dem Teil gestellt, aber nicht beantwortet.
Beiträge: 178
Themen: 13
Registriert seit: May 2009
Fahrzeug: Audi Cabrio
Baujahr: 1997
Hubraum (CCM): 2598
Motorkennbuchstabe: ABC
Verdeckart: elektrisch
Danke: 2
12 Danke aus 12 posts
Hallo Grappa,
leider kann man die Bilder nicht sehen.
Gruß Alex
![[Bild: kjc7-7-82d7.jpg]](https://www.bilder-hochladen.net/files/kjc7-7-82d7.jpg) ![[Bild: kjc7-b-670d.jpg]](https://www.bilder-hochladen.net/files/kjc7-b-670d.jpg)
Keiner ist so verrückt, daß er nicht einen noch Verrückteren findet, der ihn versteht.
Beiträge: 1.289
Themen: 46
Registriert seit: Feb 2005
Fahrzeug: Audi Cabrio
Baujahr: 04/1997 (-VN-)
Hubraum (CCM): 2598
Motorkennbuchstabe: ABC
Verdeckart: elektrisch
Danke: 8
31 Danke aus 18 posts
16.08.2022, 11:36
(Dieser Beitrag wurde zuletzt bearbeitet: 16.08.2022, 12:02 von Grappa.)
EDIT: war ein SSL-Fehler. Ist behoben.
sonnige Grüße
![[Bild: lorenz.gif]](http://www.graeffnet.de/lorenz.gif)
alles unter 2,6 Liter ist Steuerhinterziehung!
![[Bild: RDGA2013_sig.JPG]](http://www.graeffnet.de/lorenz/temp/audiforum/signatur/RDGA2013_sig.JPG)
©-Hinweis: Die Inhalte dieses Beitrags (Text und Bilder) unterstehen der GNU FDL/Copyleft.
Beiträge: 937
Themen: 21
Registriert seit: Sep 2013
Fahrzeug: Audi Cabrio
Baujahr: 03/1992-09/1998
Hubraum (CCM): 2309-2771
Motorkennbuchstabe: NG
Verdeckart: manuell
Danke: 69
195 Danke aus 146 posts
Moin ,
das ist die Schutzdiode für die Magnetkupplung .
Weglassen würde ich die nicht , umsonst heißt es ja nicht SCHUTZdiode .
Gruß aus OWL
Die Stimme der Vernunft ist glücklicher Weise so leise, daß sie selten gehört wird.
Ringe Fuhrpark: Cabrio 2.3 '92, Cabrio 2.6 '95, Cabrio 2.8 '98, V8 3.6 '89, 80 B4 2.8 Fronti '92
Beiträge: 1.289
Themen: 46
Registriert seit: Feb 2005
Fahrzeug: Audi Cabrio
Baujahr: 04/1997 (-VN-)
Hubraum (CCM): 2598
Motorkennbuchstabe: ABC
Verdeckart: elektrisch
Danke: 8
31 Danke aus 18 posts
Hi Jörg,
danke für die Info.
Bekommt man so eine Schutzdiode auch einzeln? Nicht bei Audi, das ist klar. Aber ggf als Elektronikbauteil allgemein im Handel?
sonnige Grüße
alles unter 2,6 Liter ist Steuerhinterziehung!
©-Hinweis: Die Inhalte dieses Beitrags (Text und Bilder) unterstehen der GNU FDL/Copyleft.
Beiträge: 1.871
Themen: 150
Registriert seit: May 2003
Fahrzeug: Audi Cabrio
Baujahr: 1. Juli 1994
Hubraum (CCM): 2771 cm²
Motorkennbuchstabe: AAH
Verdeckart: elektrisch
Danke: 12
204 Danke aus 146 posts
Moin Grappa,
ausbauen und das Potting (die Vergußmasse) entfernen, damit du den genauen Typ von der Diode ablesen kannst.
Die Diode dient als Überspannungsschutz, wenn man einen Elektromotor abschaltet.
Wenn die Diode defekt ist, kannst du sie abklemmen und so etwas einbauen:
https://www.amazon.de/Unbekannt-M168-KEM...1967167766
Gruß
Michael
In China isst man das Auge mit
![[Bild: LordOfTheRings-klein.jpg]](http://www.audi-cabrio-club.info/cabrios/LordOfTheRings-klein.jpg)
Zwo-Achter mit Allem
Schmidt Revolution Modern Line mit 225/40 x16 und Low Tec StreetComfort 9.1, komplett neu beledert mit Leder Valcona kardamom, Heizregister neu  , Recaro Sitze
BBS RS 334 in 9x17 ET 21 vo und 9,5x17 ET20 hi mehr geht nicht
Audi Coupé S2, 1992, Smaragd Perleffekt mit platin Innenausstattung
Beiträge: 1.289
Themen: 46
Registriert seit: Feb 2005
Fahrzeug: Audi Cabrio
Baujahr: 04/1997 (-VN-)
Hubraum (CCM): 2598
Motorkennbuchstabe: ABC
Verdeckart: elektrisch
Danke: 8
31 Danke aus 18 posts
Moinsen,
danke für die Infos.
das Stichwort Schutzdiode hat beim Googlen weitergeholfen.
--> Falls man die Diode ersetzen muss, so wird zum Beispiel hier vorgeschlagen eine aus dem Elektronikhandel zu nehmen, Typ 1N4004 (wo anders fand ich auch 1N4007)
-->Schaltbild hab ich mal schnell skizziert, müsste so sein:
![[Bild: 04.jpg]](http://www.graeffnet.de/lorenz/temp/audiforum/Klima/04.jpg)
@Michael: Aufmachen und nachsehen ginge theoretisch, jedoch schlecht am eingebauten Kompressor. Der oben auf den Bildern ist noch in Ordnung und den will ich nicht unnötig bearbeiten. Es ginge wenn dann um den eingebauten und das könnte schwierig werden mit drankommen.
sonnige Grüße
alles unter 2,6 Liter ist Steuerhinterziehung!
©-Hinweis: Die Inhalte dieses Beitrags (Text und Bilder) unterstehen der GNU FDL/Copyleft.
Beiträge: 1.871
Themen: 150
Registriert seit: May 2003
Fahrzeug: Audi Cabrio
Baujahr: 1. Juli 1994
Hubraum (CCM): 2771 cm²
Motorkennbuchstabe: AAH
Verdeckart: elektrisch
Danke: 12
204 Danke aus 146 posts
Moin Grappa,
Ich denke, dass eine 1N4xxx Diode zu klein bemessen ist.
Guck Mal in meinem Link nach Diese Diode kannst du anstelle der vorhandenen installieren.
Gruß
Michael
In China isst man das Auge mit
Zwo-Achter mit Allem
Schmidt Revolution Modern Line mit 225/40 x16 und Low Tec StreetComfort 9.1, komplett neu beledert mit Leder Valcona kardamom, Heizregister neu , Recaro Sitze
BBS RS 334 in 9x17 ET 21 vo und 9,5x17 ET20 hi mehr geht nicht
Audi Coupé S2, 1992, Smaragd Perleffekt mit platin Innenausstattung
Beiträge: 1.289
Themen: 46
Registriert seit: Feb 2005
Fahrzeug: Audi Cabrio
Baujahr: 04/1997 (-VN-)
Hubraum (CCM): 2598
Motorkennbuchstabe: ABC
Verdeckart: elektrisch
Danke: 8
31 Danke aus 18 posts
Hi Michael,
kein Problem. Die Dioden gibts auch in größer, z.B. 2kV, 3A. 0,31 EUR.
Das von Dir verlinkte Teil ist ein Varistor mit Sicherung und kostet das 31,3 fache
